本文涉及一種電腦散熱裝置，特別是指一種用彈簧減震的低躁音電腦散熱風扇。

公知的電腦散熱風扇,主要有風葉、定子底座、框座組成，使用時一般均用自攻螺絲固定于散熱器或電腦機箱，由于制造的原因或使用一段時間后，風葉的動平衡被破壞，轉動時產生的震動和噪音，均通過散熱器或直接傳導至機箱，嚴重時甚至引起機箱共振。

本文的目的在于提供一種低震動、 低噪音的電腦風扇，由于本文在風葉定子底座與框座之間，采用彈性材料連接，杜絕了風扇的震動通過框座傳至機箱，消除了風扇的震動噪音，同時本文還設有溫度調節裝置，可根據散熱器溫度自動調節風扇轉速，可適當降低風扇的氣流噪音。

本文的目的是這樣實現的:一種彈性減震低噪音電腦風扇，包括:風葉、定子底座、彈簧、框座及風扇轉速自動調節電路，其特征在于采用彈簧替代了公知風扇的固定支架，利用彈簧對震動的阻尼特性，杜絕了風葉轉動時產生的震動傳導至外框及其他緊固裝置同時、與散熱器緊貼的溫度傳感器可根據散熱器的溫度控制風扇電源的電壓高低，從而達到使風扇依據工作需要自動調整轉速的目的。

以下是依據實施例，對本文的進一步說明:

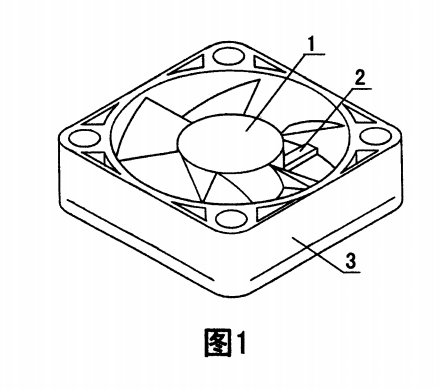

實施例一:圖一、圖二、圖三是本文的結構示意圖，(1)風葉，(2)定子底座固定支架，(3)框座，(4)定子底座，(5)外彈簧掛鉤，(6) 內彈簧掛鉤，(7)彈簧。為使風葉(1)能穩定地固定于框座(3) 中央，實施例中分別采用了3、4條彈簧，也可采用4條以上，各條彈簧分別通過對應的內外彈簧掛鉤,以自身的拉力,將定子底座(4)固定于框座(3)中央。外彈簧掛鉤(5)為外框底部呈一定角度的凸起，中間開孔與外框中心的相對方向開有缺口;內彈簧掛鉤(6)為定子底座(4) 外部呈一定角度的凸起，中間開孔與中心相向方向開有缺口。

該實施例中，未采用風扇轉速調節電路。

實施例二:圖二、圖三、圖四是該實施例的結構示意圖，(3) 框座，(4) 定子底座，(5)外彈簧掛鉤，(6) 內彈簧掛鉤，(7) 彈簧。風扇結構與實施例一所述相同，圖四是風扇轉速自動調節電路的電路原理圖，圖中電源調整管Q的E極接電源電壓端V1, C極接風扇電源電壓端V2, B極接可調電阻VR的滑動端，可調電阻VR的一端通過電阻R與電源電壓端v1連接，另一端通過溫度傳感器Rt與電源地連接，溫度傳感器Rt 緊貼于散熱器表面。根據圖示，當散熱器溫度低時，溫度傳感器Rt的電阻增大，流經調整管B極的電流較小，調整管E、C兩端的壓降大，風扇因獲得的電壓較低而以較低的轉速運轉;同理，當散熱器溫度高時，風扇因獲得的電壓較高而高速運轉。適當調整VR可使風扇轉速與散熱器的溫度相匹配，例如，當散熱器溫度為38度時，風扇以額定轉速的70%運轉，當散熱器溫度為48度時，風扇以額定轉速的95%運轉。

圖三是本文的線路連接示意圖，(8) 風扇線路板，(9) 連接導線，(10) 導線固定孔，(11)調速線路板，(12) 固定孔，(13) 風扇電源插頭。如圖三所示，風扇線路板(8)采用較柔軟的連接導線(9)經導線固定孔與調速線路板(11)連接,風扇電源由風扇電源插頭(13) 取自電腦主板的相應插座。調速線路板(1I)由固定孔(12) 用螺絲釘固定于框座(3)側面，溫度傳感器Rt緊貼散熱器固定:調速線路板(11)也可與溫度傳感器Rt一體緊貼散熱器固定。

通過以上方案，本文改進了公知的電腦風扇，達到了使電腦風扇低震動低噪音運轉的目的。
